Преобразователь RS485-оптоволокно К971

Преобразователь RS485-оптоволокно К971 АЛ3.352.000 предназначен для преобразования сигналов последовательного интерфейса RS-485 в световой сигнал для оптоволоконной линии, что обеспечивает удлинение линии RS-485 на 2000 метров. При этом сохраняются все преимущества помехозащищенности оптоволоконной линии.

Особенности

• Компактный размер;
• Скорость передачи до 1 Мбит/с;
• Многомодовое оптоволокно позволяет передавать данные на дистанции до 2 км;
• Защищен от ударов молний, электромагнитных и радиопомех;
• Предотвращает повреждение электростатическим напряжением;

Условия эксплуатации

К971 предназначен для эксплуатации  в районах с умеренным и холодным климатом в помещениях с искусственно регулируемыми климатическими условиями и в районах с влажным или сухим тропическим климатом в помещениях с кондиционированием воздуха.

Рабочие условия эксплуатации:

• температура окружающего воздуха - от 5 до 55˚С;
• относительная влажность – от 5 до 95 % без конденсации влаги;  атмосферное давление – от 84,0 до 106,7 кПа (630-800 мм рт. ст.)

Содержание коррозионно-активных агентов в атмосфере помещения:

• сернистый газ - не более 50 мг/м²  • сут. (не более 0,06 мг/м³ );
• хлориды - менее 0,15 мг/м² • сут.

Условия хранения

Хранить преобразователь К971 в упаковке в отапливаемых и вентилируемых складах или хранилищах с кондиционированием воздуха при температуре воздуха от 5 до 40°С  и относительной влажности не более 80 % при 35°С. К971 в упаковке может транспортироваться любым видом транспорта в крытых транспортных средствах в соответствии с правилами, действующими на каждом виде транспорта. При транспортировании на самолете преобразователь должен находиться в герметичном отапливаемом отсеке. Перед распаковкой выдержать при температуре (20±5)°С не менее 12 ч, если транспортировка производилась при отрицательных температурах.

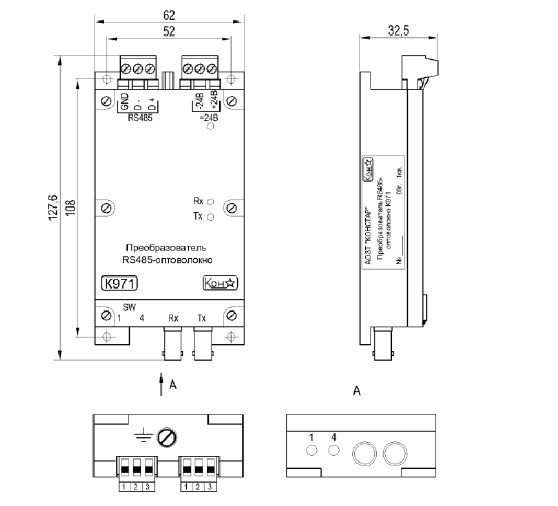

Рис.1 Схема габаритных размеров блока К971
