Указатель проверки совпадения фаз 6−20 кВ УПСФ-20Б-УНТЕХ

Указатель проверки совпадения фаз 6−20 кВ УПСФ-20Б-УНТЕХ с курсовым электроизолированным фонарем VONATEX® предназначен для проверки совпадения фаз кабельных и воздушных линий 6−20 кВ, для использования в качестве указателя напряжения, для проверки предохранителей в электроустановках 6–20 кВ, а также для определения наведенного напряжения и наведенной мощности на ВЛ.УПСФ-20Б-УНТЕХ состоит из двух разборных стеклопластиковых корпусов, соединенных высоковольтным изолирующим проводом с силиконовой изоляцией.

В корпусах из стеклопластика расположены рабочие (А), изолирующие части (В) и рукоятки (С) (см. рис. 1). Соединения высоковольтного провода и рабочих частей выполнены неразъемными. Внутри рабочих частей размещены высоковольтные диоды и балластные резисторы. Длина высоковольтного провода, соединяющего рабочие части, не менее 1500 мм.

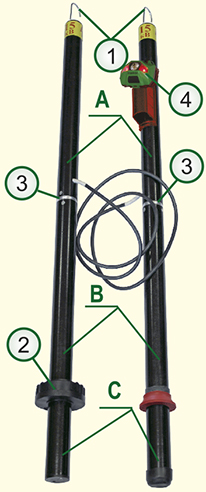

А – рабочая часть (420 мм);
В – изолирующая часть (330 мм);
С – рукоятка (120 мм);
1 – контакт-наконечник;
2 – ограничительное кольцо-выключатель сигнализатора напряжения;
3 – резьбовое соединение;
4 — электроизолированный курсовой фонарь VONATEX®.

Рис. 1. Внешний вид УПСФ-20Б-УНТЕХ в собранном состоянии

Одна из рабочих частей содержит светодиодный индикатор активного тока, протекающего через устройство. Во избежание влияния солнечного света индикатор закрыт затенителем.Одна из рукояток снабжена бесконтактным сигнализатором напряжения с ограничительным кольцом-выключателем. Этот сигнализатор можно использовать и отдельно как указатель напряжения бесконтактного типа (рис. 2). Корпус, содержащий бесконтактный сигнализатор, может применяться в качестве однополюсного указателя напряжения.

Соединительный высоковольтный провод с силиконовой изоляцией устойчив к воздействию высоких температур (не горит) и сохраняет гибкость во всем диапазоне температуры эксплуатации указателя напряжения (от +40 до –40°С).

Электроизолированный курсовой фонарь VONATEX® обеспечивает освещение места касания токоведущих частей в условиях с недостаточной освещенностью.

Срок службы указателя напряжения УПСФ-20Б-УНТЕХ не менее 10 лет.
